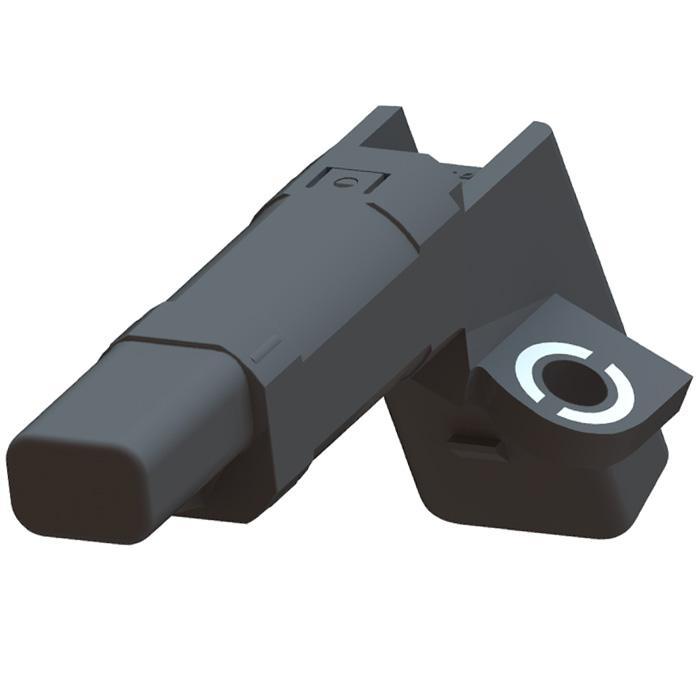

BRISK snímač otáčok SHD51.2

HALLOVÉ SNÍMAČE BRISK Používajú sa pre snímanie otáčok a polohy rotujúceho feromagnetického kotúča, značky z magneticky mäkkého materiálu alebo magnetického kolesa pomocou Hallovho princípu. Základné funkcie snímačov otáčok je generovať zmenu stavu výstupného signálu v okamihu priechodu zuba kódového kolesa funkčné osou snímača. Tento princíp zabezpečuje kvalitný funkciu za všetkých aj extrémnych podmienok a umožňuje dosiahnutie požadovaného tvaru a presnosti výstupného signálu. PRINCÍP SNÍMANIA: Snímanie feromagnetického kódového kolesa pomocou zmeny magnetického poľa - princíp Hallovho javu Dynamické diferenciálnej snímanie VÝSTUP SNÍMAČA: Obdĺžnikový tvar výstupného signálu zodpovedajúci priebehu tvare snímaného kódového kola Zopnutie výstupu na úroveň "HIGH" pri priechode nábežnej mechanickej hrany kódového kola ROZSAH PRACOVNÝCH PODMIENOK: Fázové oneskorenie aj Zostupná hrana zuba 0,95 ° ± 0,55 ° Vzduchová medzera aj 0,3 mm - 1,5 mm Teplotný rozsah -40 ° C - +150 ° C Rozsah otáčok 30 - 8000 1 / min Napájacie napätie nomin. 12 VDC (4,5 - 16 VDC) PRIPOJENIE: Integrovaný konektor VW 1J0 900 962 - 3 piny
