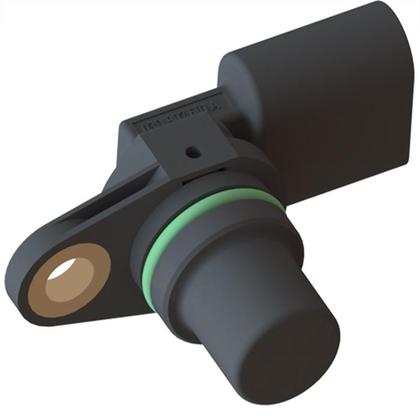

BRISK snímač otáčok S42

HALLOVÉ SNÍMAČE BRISK Používajú sa pre snímanie otáčok a polohy rotujúceho feromagnetického kotúča, značky z magneticky mäkkého materiálu alebo magnetického kolesa pomocou Hallovho princípu. Základné funkcie snímačov otáčok je generovať zmenu stavu výstupného signálu v okamihu priechodu zuba kódového kolesa funkčné osou snímača. Tento princíp zabezpečuje kvalitný funkciu za všetkých aj extrémnych podmienok a umožňuje dosiahnutie požadovaného tvaru a presnosti výstupného signálu. PRINCÍP SNÍMANIA: Snímanie feromagnetického kódového kolesa pomocou zmeny magnetického poľa - princíp Hallovho javu s funkciou TPO - (True Power On) i Statické snímanie VÝSTUP SNÍMAČA: Obdĺžnikový tvar výstupného signálu zodpovedajúci priebehu tvare snímaného kódového kolesá Zopnutie výstupu na úroveň "HIGH" pri priechode zostupnej mechanickej hrany kódového kola ROZSAH PRACOVNÝCH PODMIENOK: Fázové oneskorenie aj Nábežná hrana zuba - 4,0 ° ± 5,7 ° Zostupná hrana zubu + 4,5 ° ± 5,7 ° Vzduchová medzera aj 0,3 mm - 1,3 mm Teplotný rozsah -40 ° C - +150 ° C Rozsah otáčok 0 - 4000 1 / min Napájacie napätie nomin. 12 VDC (4,5 - 16 VDC) PRIPOJENIE: Integrovaný konektor VW 1J0 900 962 - 3 piny
