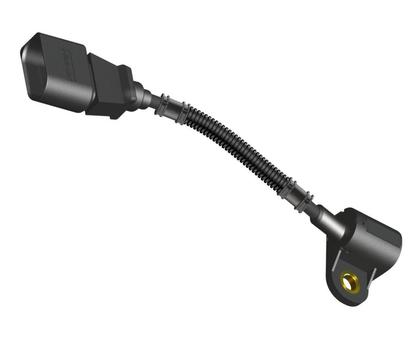

BRISK snímač otáčok S39.3

HALLOVÉ SNÍMAČE BRISK Používajú sa pre snímanie otáčok a polohy rotujúceho feromagnetického kotúča, značky z magneticky mäkkého materiálu alebo magnetického kolesa pomocou Hallovho princípu. Základné funkcie snímačov otáčok je generovať zmenu stavu výstupného signálu v okamihu priechodu zuba kódového kolesa funkčné osou snímača. Tento princíp zabezpečuje kvalitný funkciu za všetkých aj extrémnych podmienok a umožňuje dosiahnutie požadovaného tvaru a presnosti výstupného signálu. PRINCÍP SNÍMANIA: Snímanie feromagnetického kódového kolesa pomocou zmeny magnetického poľa - princíp Hallovho javu Dynamické diferenciálnej snímanie VÝSTUP SNÍMAČA: Obdĺžnikový tvar výstupného signálu - prúdový výstup - zodpovedajúce priebehu tvare snímaného kódového kola Zopnutie výstupu na úroveň "HIGH" pri priechode nábežnej mechanickej hrany kódového kola ROZSAH PRACOVNÝCH PODMIENOK: Vzduchová medzera aj 0,4 mm - 1,3 mm teplotný rozsah snímač -40 ° C - +150 ° C kábel -40 ° C - + 115 ° C Rozsah otáčok 1 - 3500 1 / min PRIPOJENIE: Kábel s priechodkami a konektor Ver 1. VW 1J0 973 119 - 2 piny Dĺžka 1050 mm Ver 2. VW 1J0 973 802 - 2 piny Dĺžka 600 mm Vyrábané s alternatívnou dĺžkou kábla
